سیمان نسوز
در دنیای پرتنش و پرفشار صنایع حرارتی، استفاده از مواد مقاوم به حرارت یک الزام حیاتی است. سیمان نسوز به عنوان یکی از مؤثرترین مواد مهندسی، نقشی بی‌بدیل در ساخت، نگهداری و بهره‌برداری از کوره‌ها، پاتیل‌ها و واحدهای فرآیندی ایفا می‌کند. این مقاله به بررسی علمی و کاربردی سیمان نسوز از تعریف تا خرید و مقایسه آن با جایگزین‌های صنعتی می‌پردازد.
تعریف سیمان نسوز
سیمان نسوز، ترکیبی از مواد سرامیکی پیشرفته و چسب‌های معدنی است که برای استفاده در محیط‌هایی با دمای بالا طراحی شده است. این ماده نسوز که به آن Refractory Cement نیز گفته می‌شود، در مقابل حرارت‌های شدید، شوک‌های حرارتی و عوامل شیمیایی خورنده مقاومت قابل‌توجهی از خود نشان می‌دهد. برخلاف سیمان پرتلند معمولی، سیمان نسوز در ساختار خود حاوی درصد بالایی از اکسید آلومینیوم (Al₂O₃) و گاهی سیلیس (SiO₂) یا دیگر ترکیبات پایدار حرارتی است.
این نوع سیمان به‌صورت پودری عرضه می‌شود و با افزودن مقدار مشخصی آب، به خمیری قابل شکل‌دهی تبدیل می‌گردد. پس از نصب و خشک شدن، در کوره یا شرایط صنعتی پخت شده و به یک ماده سخت، مقاوم و پایدار در برابر حرارت تبدیل می‌شود. خواص فیزیکی و شیمیایی سیمان نسوز بسته به نوع فرمولاسیون، درصد آلومینا، اندازه دانه‌بندی و افزودنی‌های مورد استفاده می‌تواند متفاوت باشد.
استفاده از سیمان نسوز در قالب‌های ریختنی، آسترهای نسوز، پوشش‌های پاتیل، کف کوره‌ها و دیواره‌های در معرض حرارت، باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و توقف تولید می‌گردد.
ویژگی‌های فنی سیمان نسوز
در انتخاب و کاربرد صنعتی سیمان نسوز، شناخت ویژگی‌های فنی آن نقش تعیین‌کننده‌ای در بهره‌وری و ایمنی دارد. این سیمان‌ها، بسته به ترکیب شیمیایی و ریزساختار، می‌توانند در محیط‌های با دمای بسیار بالا، محیط‌های خورنده و در معرض شوک حرارتی دوام آورند. بررسی دقیق این خواص، مبنای تصمیم‌گیری برای مهندسان و متخصصین بهره‌برداری در صنایع فولاد، سیمان، شیشه و پتروشیمی است.
در جدول شماره ۱، مهم‌ترین مشخصات فنی سیمان نسوز آورده شده است. این ویژگی‌ها برای انواع معمول، کم سیمان و فوق کم سیمان طراحی شده‌اند و بسته به شرایط طراحی، ممکن است مقداری تغییر کنند.
جدول شماره ۱ – ویژگی‌های فنی سیمان‌های نسوز رایج
| ویژگی فنی | بازه معمول | توضیحات کاربردی |
| مقاومت حرارتی (°C) | 1300–1800 | بستگی به درصد آلومینا و نوع افزودنی دارد |
| درصد آلومینا (Al₂O₃) | 40–95٪ | عامل اصلی تعیین دمای عملکرد |
| چگالی (g/cm³) | 2.3–3.0 | چگالی بیشتر معمولاً به استحکام بالاتر می‌انجامد |
| مقاومت فشاری (MPa) | 30–80 | پس از پخت در دمای 1000 تا 1400 درجه سانتی‌گراد |
| مقاومت در برابر شوک حرارتی | بالا | در سیمان‌های کم سیمان و بدون سیمان بسیار بهتر |
| زمان گیرش اولیه | 30–90 دقیقه | قابل تنظیم با افزودنی‌ها |
| هدایت حرارتی (W/m·K) | 0.8–2.5 | در سیمان‌های عایق کمتر، در نوع متراکم بیشتر |
همان‌گونه که مشاهده می‌شود، انتخاب نوع سیمان نسوز با توجه به شرایط دمایی، شیمیایی و مکانیکی محل استفاده صورت می‌گیرد. همچنین، در محیط‌هایی با تغییرات سریع دما، نوع کم سیمان یا بدون سیمان (NCC) به دلیل مقاومت بیشتر در برابر ترک‌خوردگی توصیه می‌شود.
قابلیت‌ها و عملکردهای سیمان نسوز
عملکرد مناسب سیمان نسوز در شرایط صنعتی شدید، نتیجه‌ی ترکیب دقیق مواد معدنی با طراحی ساختاری مقاوم در برابر حرارت و تنش‌های مکانیکی است. این ماده با چسبندگی مناسب به زیرلایه‌ها، پایداری حجمی در دماهای بالا و مقاومت در برابر گازها، سرباره‌ها و مواد شیمیایی مهاجم، به عنوان جایگزینی کارآمد برای آجرهای نسوز در بسیاری از تجهیزات حرارتی شناخته می‌شود.
یکی از مهم‌ترین عملکردهای سیمان نسوز، مقاومت آن در برابر شوک حرارتی است. در فرآیندهایی مانند ذوب فولاد، احیا یا پخت کلینکر، که تغییرات دمایی ناگهانی وجود دارد، این نوع سیمان بدون ترک‌خوردگی عملکرد پایدار خود را حفظ می‌کند. این ویژگی به‌ویژه در سیمان‌های کم سیمان (LCC) و بدون سیمان (NCC) بیشتر مشهود است، زیرا چسب‌های کلوئیدی یا فسفاتی جایگزین مواد سنتی شده‌اند و انقباض حرارتی کاهش یافته است.
همچنین، این سیمان‌ها در برابر سرباره‌های بازی و اسیدی، اکسیژن آزاد، و بخارهای فلزی مقاوم بوده و به‌خوبی از خوردگی درونی تجهیزات جلوگیری می‌کنند. این مقاومت شیمیایی، همراه با هدایت حرارتی قابل کنترل، امکان استفاده از سیمان نسوز در محیط‌هایی را فراهم می‌کند که تجهیزات با آجرهای نسوز معمولی به‌سرعت دچار فرسایش می‌شوند.
از منظر عملیاتی، خاصیت شکل‌پذیری بالای این سیمان‌ها باعث سهولت نصب در سازه‌های پیچیده می‌شود. این ویژگی نه‌تنها فرآیند ساخت و نگهداری را تسهیل می‌کند، بلکه زمان توقف خطوط تولید را نیز به‌شدت کاهش می‌دهد.
فرآیند تولید سیمان نسوز صنعتی
تولید سیمان نسوز فرآیندی تخصصی و دقیق است که مستلزم انتخاب مواد اولیه با خلوص بالا، کنترل دقیق دانه‌بندی و به‌کارگیری فناوری‌های پیشرفته در ترکیب و شکل‌دهی می‌باشد. کیفیت نهایی محصول به‌طور مستقیم تحت‌تأثیر کنترل فرآیند در مراحل مختلف است.
نخستین مرحله، انتخاب مواد اولیه شامل بوکسیت، آلومینا، مولوایت، سیلیس یا اسپینل‌های مهندسی‌شده است. بسته به نوع سیمان نسوز مورد نظر (معمولی، کم سیمان یا بدون سیمان)، درصد آلومینا و نوع افزودنی‌ها متفاوت خواهد بود. در این مرحله، خلوص شیمیایی و نقطه ذوب ترکیبات اهمیت زیادی دارد، چرا که مستقیماً بر مقاومت حرارتی و شیمیایی سیمان تأثیر می‌گذارد.
در مرحله بعد، مواد به نسبت دقیق در آسیاب‌های بالمیل یا مخلوط‌کن‌های پیوسته ترکیب می‌شوند. در تولید سیمان‌های کم سیمان، توزیع دقیق دانه‌بندی (PSD) نقشی حیاتی دارد، چرا که جریان‌پذیری و دانسیته‌ی نهایی را تعیین می‌کند.
افزودن بایندرها در سیمان‌های رایج با سیمان آلومینات کلسیم صورت می‌گیرد، اما در سیمان‌های بدون سیمان، از چسب‌های کلوئیدی نظیر سیلیکاژل یا آلومینا فوم استفاده می‌شود. سپس مخلوط نهایی خشک‌شده و در بسته‌بندی‌های ضد رطوبت ذخیره می‌شود تا آماده‌ی استفاده در محل پروژه باشد.
کنترل کیفی در تمام مراحل با استفاده از آزمون‌هایی نظیر اندازه‌گیری دانسیته، درصد رطوبت، زمان گیرش و آزمون‌های حرارتی صورت می‌گیرد تا اطمینان حاصل شود که سیمان تولیدی پاسخگوی نیازهای عملیاتی در دماهای بالا می‌باشد.
مزایا و معایب سیمان نسوز
سیمان نسوز به‌دلیل خواص فنی و عملیاتی منحصربه‌فرد خود، در بسیاری از صنایع جایگزین مناسبی برای آجرهای نسوز محسوب می‌شود. با این حال، مانند هر ماده مهندسی، دارای مزایا و محدودیت‌هایی است که آگاهی از آن‌ها می‌تواند به انتخاب آگاهانه‌تر در طراحی و اجرای پروژه‌های حرارتی کمک کند.
از جمله مزایای اصلی سیمان نسوز، قابلیت شکل‌پذیری آن است. این ویژگی به کاربر امکان می‌دهد تا سطح‌های با اشکال پیچیده یا فضاهای نامنظم را به‌راحتی پوشش دهد؛ امری که با آجرهای نسوز معمولاً دشوار یا پرهزینه است. علاوه بر این، این سیمان‌ها در محل پروژه به‌راحتی با آب ترکیب و نصب می‌شوند، بدون نیاز به تجهیزات خاص یا فرآیندهای سنگین بنایی، که این خود منجر به کاهش زمان توقف تولید و هزینه‌های نصب می‌شود.
ویژگی دیگر، مقاومت مکانیکی بالا پس از پخت و چسبندگی عالی به سطوح زیرلایه است، که پایداری ساختاری را در برابر لرزش، شوک حرارتی و خوردگی شیمیایی تضمین می‌کند.
در مقابل، معایبی نیز وجود دارد. به‌طور خاص، فرآیند خشک شدن و پخت سیمان نسوز نیاز به کنترل دقیق رطوبت و دما دارد. در صورت اجرای نادرست، ترک‌های سطحی یا جداشدگی ممکن است رخ دهد. همچنین، زمان خشک شدن معمولاً طولانی‌تر از نصب آجر است و این موضوع در برخی پروژه‌های حساس می‌تواند یک محدودیت محسوب شود.
با در نظر گرفتن این عوامل، استفاده از سیمان نسوز زمانی بهینه خواهد بود که فرآیند نصب، عمل‌آوری و بهره‌برداری با دقت مهندسی و نظارت کامل انجام شود.

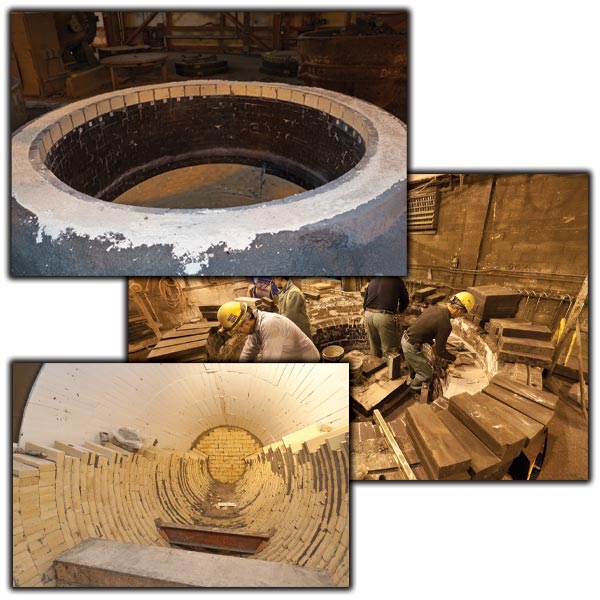

کاربردهای سیمان نسوز
کاربرد گسترده و تطبیق‌پذیری بالا، سیمان نسوز را به یکی از مصالح کلیدی در صنایع دمای بالا تبدیل کرده است. این محصول، بسته به نوع فرمولاسیون و خواص مهندسی، در حوزه‌های متعددی از صنعت به‌کار می‌رود که همگی نیازمند مقاومت در برابر دما، شوک حرارتی، خوردگی و تنش‌های مکانیکی هستند.
در صنعت فولاد، سیمان نسوز برای پوشش داخلی پاتیل‌ها، کوره‌های قوس الکتریکی (EAF)، کوره‌های القایی، تاندیش‌ها و لایه‌های نسوز کف کوره استفاده می‌شود. ترکیبات با پایه آلومینا و کروم‌دار در برابر سرباره‌های بازی و اکسیدکننده عملکرد مطلوبی از خود نشان می‌دهند.
در صنعت سیمان، از این ماده برای آستر داخلی کوره‌های دوار، خنک‌کن‌ها و مجراهای عبور مواد استفاده می‌شود، جایی که هم سایش مکانیکی و هم حرارت بالا مطرح است. قابلیت نصب سریع در محیط‌های سخت، برتری آن را نسبت به آجرهای سنگین افزایش می‌دهد.
در پتروشیمی و پالایشگاه‌ها، سیمان نسوز در آستر راکتورها، کوره‌های گازشکن و واحدهای ترک‌خوردگی حرارتی به‌کار می‌رود. خواص مقاومت در برابر گازهای مهاجم، بخارات گوگردی و چرخه‌های حرارتی شدید، آن را برای این محیط‌ها ایده‌آل می‌سازد.
در صنایع ریخته‌گری و آلومینیوم، مقاومت بالا در برابر خوردگی فلز مذاب و ویژگی ضدترک‌خوردگی باعث شده تا سیمان‌های کم سیمان و بدون سیمان در پوشش جداره‌ها و تاندیش‌ها به‌صورت گسترده مورد استفاده قرار گیرند.
همچنین، در صنایع سرامیک، شیشه، نیروگاه‌ها، زباله‌سوزها و کارخانجات چدن و نیکل نیز سیمان نسوز به‌عنوان گزینه‌ای اطمینان‌بخش برای حفاظت از ساختارهای داخلی تجهیزات حرارتی به‌کار گرفته می‌شود.
مقایسه سیمان نسوز با محصولات مشابه
در انتخاب بین سیمان نسوز و آجر نسوز، درک تفاوت‌های کلیدی میان این دو ماده نسوز نقش مهمی در طراحی دقیق سیستم‌های حرارتی دارد. اگرچه هر دو برای حفاظت از تجهیزات در برابر دمای بالا و محیط‌های خورنده طراحی شده‌اند، اما از نظر خواص عملکردی، روش نصب و هزینه، تفاوت‌هایی بنیادی دارند.
جدول شماره ۲ – مقایسه سیمان نسوز و آجر نسوز در کاربردهای صنعتی
| ویژگی | آجر نسوز | سیمان نسوز |
| روش نصب | چیدمان دستی، نیاز به ملات و برش | به‌صورت ریختنی یا پمپ‌شونده |
| شکل‌پذیری | محدود به فرم هندسی اولیه | بالا، قابل تطبیق با سطوح پیچیده |
| هزینه نصب | بیشتر به‌دلیل زمان‌بر بودن بنایی | کمتر به‌دلیل سرعت اجرا |
| سرعت راه‌اندازی مجدد | کندتر، به‌دلیل لایه‌بندی زمان‌بر | سریع‌تر (با شرایط خشک‌کردن مناسب) |
| مقاومت در برابر ضربه حرارتی | متوسط، وابسته به درزها و اتصالات | بالاتر در انواع کم سیمان و بدون سیمان |
| قابلیت تعویض نقطه‌ای | آسان‌تر، امکان تعویض آجرهای منفرد | دشوار، نیاز به تخریب یکپارچه |
در مواردی که شکل هندسی پیچیده، سرعت نصب یا بهینه‌سازی وزن سازه نسوز اهمیت دارد، سیمان نسوز انتخاب بهتری است. در مقابل، در موقعیت‌هایی که امکان تعمیر نقطه‌ای یا استحکام حجمی بالاتر مدنظر است، آجر نسوز ممکن است ترجیح داده شود.
انتخاب صحیح میان این دو، باید بر اساس عوامل عملیاتی خاص، شرایط فرآیندی و اهداف نگهداری بلندمدت صورت گیرد.
مطالعات موردی سیمان نسوز
در صنایع سنگین، انتخاب نوع مناسب سیمان نسوز نه‌تنها باعث افزایش طول عمر تجهیزات بلکه منجر به کاهش هزینه‌های عملیاتی و زمان توقف تولید می‌شود. مطالعات صنعتی متعددی، موفقیت سیمان‌های کم سیمان و فوق کم سیمان را در محیط‌های بحرانی مانند کوره‌های دوار و پاتیل‌های فولادسازی به اثبات رسانده‌اند.
در یک مورد مطالعاتی از شرکت Harbison-Walker، استفاده از سیمان نسوز (جرم ریختنی) در آستر داخلی کوره دوار سیمان باعث افزایش مقاومت سایشی و کاهش نرخ خوردگی سطحی تا ۴۰٪ در مقایسه با آستر آجر نسوز شد. این جرم با قابلیت پمپ‌شدن و نصب آسان، زمان راه‌اندازی مجدد را نیز به‌طور چشمگیری کاهش داد.
در صنعت فولاد نیز، جرم‌های ریختنی با پایه آلومینا بالا و بایندر کم سیمان جایگزین موفقی برای آجرهای سنتی در پاتیل‌های ذوب و تاندیش‌ها بوده‌اند. مقاومت در برابر شوک حرارتی و پایداری ساختاری آن‌ها در تماس با فلز مذاب، سبب افزایش چرخه عمر نسوز و بهبود ایمنی عملیاتی شده است.
همچنین در صنایع پتروشیمی، جرم‌های نسوز کم سیمان به دلیل قابلیت تعمیر سریع با روش گانینگ در راکتورها و واحدهای احتراق، منجر به کاهش زمان توقف اضطراری شده‌اند.
نحوه اجرای صحیح سیمان نسوز در پروژه‌های صنعتی
اجرای درست سیمان نسوز فقط به «مخلوط کردن و نصب» محدود نیست، کیفیت زیرسازی، میزان آب، روش تراکم و برنامه خشک‌کردن/پیش‌گرمایش مستقیماً روی چسبندگی، مقاومت مکانیکی و دوام در برابر شوک حرارتی اثر می‌گذارند. در این مقاله، منظور از سیمان نسوز، محصول آماده‌ای است که بایندر آن سیمان آلومینات‌کلسیم (CAC) بوده و پس از افزودن آب ابتدا پیوند هیدرولیکی و سپس در دمای کار پیوند سرامیکی برقرار می‌کند، در ادامه، مراحل اجرای اصولی آن مرور می‌شود.
ارزیابی شرایط کاری و انتخاب گرید مناسب
قبل از اجرا، باید دمای کاری، سیکل‌های خاموش/روشن، نوع تماس شیمیایی (سرباره اسیدی/بازی، گازهای خورنده) و تنش مکانیکی بررسی شود. زیرا انتخاب اشتباه گرید، عمر آستر را کوتاه می‌کند. توجه داشته باشید درصد آلومینا به‌تنهایی تعیین‌کننده دمای کار نیست و ناخالصی‌هایی مانند SiO2، Fe2O3 و قلیایی‌ها در کنار مقدار CaO ناشی از سیمان، رفتار دمای بالا و مقاومت به سرباره را کنترل می‌کنند. در پروژه‌های صنعتی، مشخصات کلیدی مثل درصد آلومینا، دانسیته، تخلخل، مقاومت فشاری پس از پخت و مقاومت شوک حرارتی از معیارهای اولیه انتخاب به شمار می‌روند. با این حال رفتار واقعی در دمای کار را باید با مقاومت خمشی گرم (HMOR)، دیرگدازی تحت بار (RUL) و تغییر طول دائمی (PLC) سنجید، زیرا مقاومت فشاری سرد بیش از هر چیز یک شاخص کنترل کیفی است.
آماده‌سازی سطح زیرکار (Substrate Preparation)
سطح زیر کار باید از گردوغبار، چربی، پوسته اکسیدی، مواد سست و بخش‌های ترک‌خورده پاک شود. در صورت نیاز، زبرسازی سطح (سندبلاست/فرز سبک) برای افزایش قفل و بست مکانیکی انجام می‌شود. اگر زیرکار آجر نسوز یا بتن نسوز قدیمی است، قسمت‌های پوک و جداشده باید تا رسیدن به لایه سالم برداشته شوند. زیرا هرگونه آلودگی، چسبندگی سیمان نسوز را تضعیف می‌کند. نکته مهم‌تر آنکه در آسترهای مونولیتیک، نگه‌دارنده اصلی پوشش «انکر» است و نه چسبندگی سطحی، طول انکر مفتولی معمولاً حدود 0.8 برابر ضخامت آستر انتخاب می‌شود و انکر فلزی تا حدود 1100 درجه سانتی‌گراد و انکر سرامیکی برای دماهای بالاتر کاربرد دارد.
کنترل رطوبت و شرایط محیطی
رطوبت بالا، دمای خیلی پایین یا باد شدید می‌تواند گیرش و خشک‌شدن را مختل کند. ریشه فنی این حساسیت، وابستگی شدید هیدراسیون سیمان آلومینات‌کلسیم به دما است: زیر حدود 21 درجه سانتی‌گراد فاز CAH10، در بازه 21 تا 35 درجه فاز C2AH8 و بالای 35 درجه فاز پایدار C3AH6 تشکیل می‌شود و همین تفاوت، زمان گیرش، آب موردنیاز و مقاومت اولیه را جابه‌جا می‌کند. به همین دلیل، اختلاط و اجرا در محدوده 16 تا 27 درجه سانتی‌گراد توصیه شده است و عمل‌آوری در سرمای شدید، خطر انفجار بخار در گرمایش اولیه را نیز بالا میبرد. هدف این است که گیرش کنترل‌شده و یکنواخت رخ دهد و اختلاف رطوبتی/دمایی در ضخامت پوشش کم باشد.
توزین دقیق آب و اختلاط اصولی
یکی از مهم‌ترین عوامل خرابی‌های زودرس در سیمان نسوز، آب‌دهی غیراستاندارد است. مقدار آب باید بر مبنای وزن و مطابق برگه فنی محصول تعیین گردد، نه بر پایه حس ظاهری مخلوط. روش اصولی آن است که ابتدا مخلوط خشک حدود یک تا دو دقیقه بدون آب هم زده شود تا هوای محبوس خارج گردد، سپس نزدیک به 80 تا 90 درصد آب مجاز افزوده و باقی‌مانده برای رسیدن به کارایی هدف کنترل شود. اختلاط با میکسر مناسب (به‌ویژه برای حجم‌های صنعتی) توصیه می‌شود تا توزیع دانه‌بندی و بایندر یکنواخت گردد. درواقع، قوام نهایی باید قابلیت شکل‌پذیری و تراکم داشته باشد، اما “شل” نباشد، شل شدن مخلوط یعنی تخلخل بیشتر و مقاومت کمتر پس از پخت. همچنین مخلوط آماده باید ظرف حدود 30 دقیقه پس از تماس بایندر با آب مصرف شود.
اجرای لایه و کنترل ضخامت سیمان نسوز
اجرا بسته به نوع محصول می‌تواند به‌صورت ریختن در قالب همراه با ویبره، ماله‌کشی یا پاشش (گانینگ و شاتکریت) انجام شود. توجه داشته باشید ترمیم‌های موضعی سطحی معمولاً با جرم‌های پلاستیک، کوبیدنی یا پاششی انجام می‌گیرد و بتن‌های ریختنی برای وصله‌کاری سطحی گزینه نخست به شمار نمی‌روند. ضخامت باید مطابق طراحی باشد، لایه خیلی نازک در برابر سایش و شوک حرارتی زود تخریب می‌شود و لایه خیلی ضخیم بدون درز انبساط یا تراکم صحیح، ترک می‌خورد. در آسترهای مونولیتیک، درزهای اجرایی معمولاً در میانه فاصله انکرها تعبیه می‌شوند و در درز انبساط باید ماده تراکم‌پذیر قرار گیرد. در کنج‌ها و نقاط تمرکز تنش نیز اجرای دقیق و بدون حفره اهمیت ویژه دارد.
تراکم و حذف حفره‌ها (Compaction)
وجود حباب هوا یا فضای خالی، مسیر نفوذ گازهای داغ و عامل ایجاد ترک و پوسته‌شدن است. بسته به نوع محصول، ویبره کنترل‌شده برای بتن‌های ریختنی و کوبش برای جرم‌های کوبیدنی به کار می‌رود و این دو روش جایگزین یکدیگر نیستند. افزون بر این، ویبره سنگین در مقاطع حجیم همیشه مطلوب نیست، زیرا سفتی بیشتر مقطع می‌تواند تغییرشکل ناشی از گرادیان دمایی ضخامت را تشدید کند. تراکم بیش از حد هم می‌تواند جداشدگی دانه‌ها یا آب‌اندازی در سیمان نسوز ایجاد کند، بنابراین این مرحله باید کاملاً کنترل‌شده انجام شود.
عمل‌آوری و خشک‌کردن اولیه (Curing & Dry-out)
پس از اجرا، سطح نباید ناگهان خشک شود. عمل‌آوری درست کمک می‌کند گیرش سیمان نسوز کامل شود و ترک‌های جمع‌شدگی کمتر باشند. به عنوان یک قاعده عملی، دست‌کم 24 ساعت عمل‌آوری پیش از آغاز خشک‌کردن لازم است و پوشاندن سطح با ترکیب عمل‌آورنده رزینی از هدررفت آب پیش از تکمیل هیدراسیون جلوگیری می‌کند. پس از آن، خشک‌کردن مرحله‌ای برای خروج رطوبت آزاد آغاز می‌گردد. عجله در خشک‌کردن یکی از دلایل اصلی ترک‌های مویی، لایه‌لایه شدن و انفجار بخار در راه‌اندازی و نصب سیمان است.
پیش‌گرمایش و راه‌اندازی تدریجی
قبل از رسیدن به دماهای کاری، باید برنامه پیش‌گرمایش (Heat-up schedule) رعایت شود تا رطوبت باقی‌مانده خارج و تنش حرارتی کنترل شود. افزایش دما به‌صورت جهشی، ریسک ترک و جداشدگی را بالا میبرد. آب آزاد در حدود 100 تا 110 درجه سانتی‌گراد و آب تبلور در بازه تقریبی 200 تا 650 درجه سانتی‌گراد از ساختار خارج می‌شود و بحرانی‌ترین محدوده، بازه 400 تا 600 درجه سانتی‌گراد است که در آن بخار پرانرژی می‌تواند به انفجار بخار بینجامد. جدول 1، یک برنامه پیش‌گرمایش مرجع را برای آسترهای متراکم نشان می‌دهد. در صنایع، این مرحله تعیین‌کننده عمر آستر یا سیمان نسوز است.
جدول 1- برنامه مرجع خشک‌کردن و پیش‌گرمایش آسترهای متراکم بر پایه سیمان نسوز
| بازه دمایی | نرخ افزایش دما | زمان توقف (Hold) |
| محیط تا 120 درجه سانتی‌گراد | حدود 28 درجه در ساعت (برای بایندرهای پرخلوص حدود 17 درجه) | 1 ساعت به ازای هر 25 میلی‌متر ضخامت |
| 120 تا 260 درجه سانتی‌گراد | حدود 28 درجه در ساعت | 1 ساعت به ازای هر 25 میلی‌متر ضخامت |
| 260 تا 540 درجه سانتی‌گراد | حدود 28 درجه در ساعت | 1 ساعت به ازای هر 25 میلی‌متر ضخامت |
| 540 درجه تا دمای کار | حداکثر حدود 55 درجه در ساعت | مطابق دستورالعمل سازنده |
اشتباهات رایج در استفاده از سیمان نسوز
بخش زیادی از خرابی‌های پوشش نسوز به «کیفیت محصول» مربوط نیست، به خطاهای ساده در انتخاب، اختلاط و راه‌اندازی برمی‌گردد. شناخت اشتباهات رایج در مصرف سیمان نسوز باعث کاهش توقف تولید و هزینه تعمیرات می‌شود. در ادامه، رایج‌ترین این خطاها همراه با سازوکار اثرگذاری هرکدام بررسی می‌شود.
انتخاب سیمان نسوز نامتناسب با دما و محیط شیمیایی
اگر دمای کاری یا نوع سرباره/گاز خورنده درست در نظر گرفته نشود، حتی سیمان باکیفیت هم سریع فرسوده می‌شود. مثلاً در محیط‌های خورنده یا سیکل‌های شوک حرارتی، نیاز به فرمولاسیون مناسب (مانند کم‌سیمان، فوق کم‌سیمان یا افزودنی‌های ویژه) بیشتر است. با این حال کم‌سیمان بودن به معنای برتری در همه شرایط نیست، این محصولات نفوذپذیری کمتری دارند و برنامه خشک‌کردن سخت‌گیرانه‌تری می‌طلبند و در برخی ترکیب‌های حاوی میکروسیلیس، مقاومت خمشی گرم بالای 1200 درجه سانتی‌گراد افت می‌کند. نکته دیگر، سازگاری شیمیایی آستر با سرباره است، زیرا مواد آلومینا-سیلیکاتی در برابر سرباره‌های بازی و بخارهای قلیایی آسیب‌پذیرند.
آب‌دادن بیش از حد یا کمتر از حد
میزان آب مورد استفاده در هنگام نصب سیمان نسوز بسیار مهم است. زیرا آب زیاد باعث تخلخل بالا، کاهش مقاومت، ترک‌خوردگی پس از خشک‌کردن و افت چسبندگی می‌شود. از طرفی آب کم منجر به کارایی پایین، تراکم ناقص، ایجاد حفره و ضعف ساختاری خواهد شد. بنابراین، در عمل باید با توزین و کنترل قوام، آب‌دهی استاندارد انجام شود.
اختلاط ناکافی یا استفاده از میکسر نامناسب
مخلوط شدن ناقص باعث توزیع غیر یکنواخت بایندر و دانه‌بندی می‌شود، نتیجه آن نقاط ضعیف، ترک موضعی و ریزش در سرویس است. دقت داشته باشید که برای حجم‌های بالا، اختلاط دستی معمولاً کیفیت پایدار ایجاد نمی‌کند.
آماده‌سازی ضعیف سطح زیرکار
گردوغبار، چربی، بخش‌های پوک یا سطح خیلی صاف باعث کاهش چسبندگی سیمان نسوز می‌شود. بسیاری از جداشدگی‌ها از همین مرحله شروع می‌شوند، نه از مرحله پخت یا بهره‌برداری.
متراکم نکردن و باقی ماندن حفره‌ها
حفره‌ها نقاط تمرکز تنش‌اند و راه نفوذ گاز داغ و مواد خورنده را باز می‌کنند. در نتیجه می‌تواند باعث پوسته‌شدن، ترک عمیق یا کاهش سریع ضخامت شود. به همین دلیل، متراکم کردن مناسب سیمان بعد از اجرا بسیار مهم است.
خشک‌کردن سریع یا راه‌اندازی بدون Dry-out
اگر پوشش تازه نصب‌شده سریع گرم شود، آب داخل ساختار تبدیل به بخار شده و فشار داخلی ایجاد می‌کند، این موضوع می‌تواند باعث ترک‌های شدید یا حتی جداشدگی لایه‌ای شود. برنامه خشک‌کردن و پیش‌گرمایش باید مرحله‌ای و کنترل‌شده باشد و هرگاه در حین گرم‌کردن بخار مشاهده شد، دما تا فروکش کردن آن ثابت نگه داشته شود.
بی‌توجهی به جزئیات اجرایی (درزها، گوشه‌ها، نقاط اتصال)
کنج‌ها، لبه‌ها، محل اتصال قطعات و نقاط تغییر ضخامت، محل تمرکز تنش هستند. اگر این نقاط با جزئیات درست اجرا نشوند، ترک از همین نواحی آغاز می‌شود و به سرعت گسترش می‌یابد.
جمع‌بندی
سیمان نسوز با قابلیت‌های مکانیکی، حرارتی و شیمیایی ممتاز، به انتخابی راهبردی برای تجهیز و نگهداری خطوط حرارتی در صنایع تبدیل شده است. مقاومت بالا در برابر شوک حرارتی، شکل‌پذیری عالی، نصب آسان و عملکرد اثبات‌شده در کاربردهای صنعتی، این محصول را از گزینه‌های سنتی مانند آجر نسوز متمایز کرده است.
در هنگام انتخاب سیمان نسوز مناسب، باید به نوع ترکیب، شرایط فرآیندی، محیط شیمیایی، دمای کاری و روش نصب توجه شود. این انتخاب دقیق، نه‌تنها عمر مفید تجهیزات را افزایش می‌دهد، بلکه منجر به کاهش چشمگیر هزینه‌های توقف و تعمیرات خواهد شد.
شرکت دیرگداز اهواز با ارائه انواع سیمان‌های نسوز، از جمله کم سیمان و فوق کم سیمان، و همچنین خدمات مشاوره فنی و تأمین محصول باکیفیت و قیمت رقابتی، آمادگی دارد تا پاسخگوی نیازهای صنعتی شما باشد. برای استعلام قیمت، مشاوره تخصصی و ثبت سفارش، کارشناسان فنی دیرگداز اهواز در کنار شما خواهند بود.
