آشنایی با سیمان آلومینی

در صنایع حرارتی، بتن‌ها و ملات‌های عمرانی سنتی بر پایه سیمان پرتلند پاسخگوی نیازهای دمایی و شیمیایی نیستند. سیمان آلومینی به عنوان یکی از پیشرفته‌ترین و کارآمدترین بایندرهای هیدرولیکی معرفی می‌شود که به دلیل ساختار فازی منحصربه‌فرد خود، توانایی تحمل شرایط بسیار سخت عملیاتی را دارد. این ماده که سیمان آلومینات کلسیم نیز نامیده می‌شود، امروزه پایه اصلی طراحی آسترهای نسوز کوره به شمار می‌رود. پس در ادامه با ما همراه باشید.

سیمان آلومینی چیست و از چه موادی تشکیل شده است؟

سیمان آلومینی نوعی سیمان ویژه است که در ترکیب آن، مقدار زیادی آلومینا  و آهک  وجود دارد. تفاوت اصلی این سیمان با سیمان پرتلند معمولی این است که پایه‌ی شیمیایی آن بر فازهای آلومینات کلسیم است، نه سیلیکات‌های کلسیم. به همین دلیل، رفتار این سیمان در زمان گیرش، هیدراسیون و مقاومت در برابر حرارت، کاملاً متفاوت از سیمان معمولی است.

مهم‌ترین فاز فعال در سیمان آلومینی، ترکیبی به نام مونوآلومینات کلسیم با فرمول است که به صورت مخفف CA نوشته می‌شود. این فاز، نقش اصلی را در ایجاد گیرش و مقاومت اولیه دارد. در کنار آن، ممکن است فازهای دیگری مثل دی‌آلومینات کلسیم  و آلومینات‌های کلسیم با نسبت‌های دیگر هم وجود داشته باشند که بسته به نوع تولید، روی سرعت گیرش، مقاومت و رفتار حرارتی نهایی اثر می‌گذارند.

به زبان ساده، سیمان آلومینی از ترکیب مواد اولیه‌ای ساخته می‌شود که پس از حرارت‌دیدن در دمای بسیار بالا، به فازهای آلومیناتی پایدار تبدیل می‌شوند. وقتی این سیمان با آب مخلوط می‌شود، این فازها با آب واکنش می‌دهند و ترکیبات هیدراته تشکیل خواهند داد. همین واکنش شیمیایی است که باعث سفت شدن و سخت شدن سیمان می‌شود.

نکته مهم این است که ساختار شیمیایی سیمان آلومینی باعث می‌شود این ماده در برابر حرارت بالا، شوک حرارتی و برخی محیط‌های شیمیایی خورنده عملکرد بهتری نسبت به سیمان معمولی داشته باشد. به همین دلیل، از آن بیشتر در بتن‌های نسوز، تعمیرات سریع، صنایع فولاد و کوره‌ها استفاده می‌شود، نه در سازه‌های معمول ساختمانی.

ویژگی‌های فیزیکی، مکانیکی و حرارتی

سیمان آلومینی ویژگی‌های بسیار خوبی دارد که خرید و استفاده از آن را برای صنایع بزرگ مناسب گردانده است. در ادامه، مهم‌ترین ویژگی‌های فنی این محصول به تفکیک بررسی می‌شود.

پایداری حرارتی چشمگیر در دماهای بالا

شاخص‌ترین ویژگی که سیمان آلومینی را از سایر سیمان‌ها متمایز می‌کند، پایداری حرارتی بی‌نظیر آن در دماهای فراتر از ۱۰۰۰ درجه سانتی‌گراد است و همین موضوع آن را برای صنایع مختلف پراهمیت کرده است.

در حالی که خمیر سیمان پرتلند از حدود ۳۰۰ درجه سانتی‌گراد بر اثر آب‌زدایی ژل سیلیکات کلسیم (C-S-H) افت مقاومت پیدا می‌کند و با تجزیه هیدروکسید کلسیم در محدوده ۴۵۰ تا ۵۵۰ درجه سانتی‌گراد انسجام ساختاری خود را از دست می‌دهد، این سیمان نسوز با از دست دادن آب تبلور خود، فازهای بی‌آب جدیدی تشکیل می‌دهد که با سنگدانه‌های نسوز واکنش داده و بسته به نوع سنگدانه، فازهای سرامیکی پایداری مانند هگزاآلومینات کلسیم (CA6)، مولایت یا اسپینل ایجاد می‌کنند.

باید توجه داشت که در بازه میانی حدود ۴۰۰ تا ۷۰۰ درجه سانتی‌گراد، یعنی پس از تجزیه هیدرات‌ها و پیش از تکمیل پیوند سرامیکی، یک کمینه مقاومت گذرا رخ می‌دهد که در طراحی آستر باید لحاظ شود.

پس از عبور از این بازه، اتصالات سرامیکی شکل می‌گیرند و بسته به گرید سیمان و نوع سنگدانه، دمای کاربری از حدود ۱۳۷۰ درجه سانتی‌گراد برای گریدهای کم‌خلوص تا حدود ۱۸۰۰ درجه سانتی‌گراد برای گریدهای پرخلوص (۷۰ تا ۸۰ درصد آلومینا) قابل دستیابی است.

مقاومت مطلوب در برابر شوک‌های حرارتی

علاوه بر پایداری در دمای بالا، بتن‌های حاوی سیمان آلومینی در صورت طراحی صحیح، مقاومت مطلوبی در برابر شوک‌های حرارتی (سرمایش و گرمایش ناگهانی) از خود نشان می‌دهند. باید توجه داشت که این رفتار عمدتاً تابع نوع سنگدانه، منحنی دانه‌بندی، تخلخل و مدول الاستیسیته بدنه است و سیمان به‌تنهایی آن را تعیین نمی‌کند؛

برای نمونه، آلومینای تابولار در آزمون شوک ۲۰ تا ۱۳۰۰ درجه سانتی‌گراد مقاومت به اسپالینگ به‌مراتب بالاتری نسبت به آلومینای الکتروذوب سفید ایجاد می‌کند. در صنایعی مانند فولادسازی که تجهیزات دائماً با ذوب داغ و جریان هوای سرد در تماس هستند، استفاده از این سیمان مانع از ترک‌خوردگی و پوسته پوسته شدن آسترهای نسوز می‌شود.

سرعت بسیار بالای کسب مقاومت اولیه

یکی دیگر از مشخصه‌های جذاب سیمان آلومینی برای مجریان پروژه‌های صنعتی، سرعت بسیار بالای سخت شدن آن است. برخلاف سیمان معمولی که برای رسیدن به مقاومت طراحی خود به ۲۸ روز زمان نیاز دارد، بتن ساخته شده با این سیمان نسوز می‌تواند در مدت زمان ۲۴ ساعت و در شرایط عمل‌آوری صحیح به حدود ۷۰ تا ۸۰ درصد مقاومت نهایی خود دست یابد.

این سخت‌شدن سریع، که با گیرش سریع یکسان نیست، ناشی از انحلال سریع فاز مونوآلومینات کلسیم و اشباع ناگهانی محیط از یون‌های کلسیم و آلومینیوم است که به تشکیل سریع شبکه هیدرات‌ها می‌انجامد.

تفاوت زمان گیرش و سرعت سخت‌شدن سیمان آلومینی

برخلاف تصور رایج، سیمان آلومینی سیمانی زودگیر نیست؛ بر پایه استاندارد EN 14647 زمان شروع گیرش آن دست‌کم ۹۰ دقیقه است و از این نظر تفاوت چندانی با سیمان پرتلند ندارد. آنچه این محصول را متمایز می‌کند، سرعت بسیار زیاد کسب مقاومت پس از گیرش است که در کاهش زمان اورهال صنعتی نقش تعیین‌کننده دارد.

همین ویژگی به صنایع اجازه می‌دهد تا زمان توقف کارخانه‌ها برای تعمیرات کوره‌ها را به حداقل برسانند. به عنوان مثال، در بازسازی دیواره‌های یک کوره ذوب که هر ساعت توقف آن هزینه‌های سنگینی به همراه دارد، استفاده از سیمان آلومینی امکان بتن‌ریزی، کسب سریع مقاومت و راه‌اندازی مجدد کوره را در کمتر از یک روز فراهم می‌آورد.

البته به دلیل گرمازا بودن شدید این واکنش‌ها در ساعات اولیه، کنترل دمای بتن در مقاطع ضخیم برای جلوگیری از ایجاد ترک‌های حرارتی الزامی است.

مقاومت شیمیایی و رفتارهای زیست‌محیطی سیمان آلومینی

یکی از معایب بزرگ سیمان پرتلند، ضعف شدید آن در برابر حملات اسیدی و سولفاتی به دلیل حضور هیدروکسید کلسیم آزاد (پرتلندیت) در بتن هیدراته شده است.

در مقابل، سیمان آلومینی در حین هیدراسیون هیچ‌گونه پرتلندیت یا هیدروکسید کلسیم آزادی تولید نمی‌کند و محصول جانبی اصلی آن ژل آلومینا یا هیدروکسید آلومینیوم است. این ژل اسیدیته محیط را تعدیل کرده و به عنوان یک لایه محافظ در برابر نفوذ یون‌های مخرب عمل می‌کند، به طوری که بتن در برابر اسیدهای ضعیف تا محدوده pH حدود ۳٫۵ تا ۴ پایداری خوبی نشان می‌دهد.

این محدوده به نوع اسید، غلظت و دما وابسته است و در برابر اسیدهای معدنی قوی یا محیط‌های قلیایی شدید نباید به آن اتکا کرد.

ساختار عاری از فاز C3A و دوام در برابر سولفات ها

همچنین، به دلیل عدم وجود فاز C3A(تری‌کلسیم آلومینات که در سیمان پرتلند عامل اصلی حمله سولفاتی و تشکیل اترینگایت مخرب است)، سیمان آلومینی در برابر آب‌های حاوی سولفات مقاومت بسیار بالایی دارد؛ هرچند «مصونیت کامل» ادعای دقیقی نیست و در حضور همزمان قلیایی‌ها و سولفات، امکان تشکیل فازهای انبساطی همچنان وجود دارد.

این ویژگی سبب شده تا این سیمان گزینه‌ای ایده‌آل برای ساخت پوشش داخلی لوله‌های انتقال فاضلاب صنعتی و مخازن نگهداری مواد شیمیایی باشد. با این حال، به دلیل پدیده تبدیل فاز، استاندارد EN 14647 کاربرد این سیمان را در بتن سازه‌ای مستثنا کرده است؛ بنابراین توصیه محصول باید به کاربری‌های نسوز، تعمیراتی و غیرسازه‌ای محدود بماند.

مقاومت در برابر سایش فیزیکی و ضربه‌های مکانیکی

ریزساختار متراکم و پیوندهای قوی کریستالی در بتن‌های حاوی سیمان آلومینی، مقاومت فوق‌العاده‌ای در برابر فرسایش فیزیکی و سایش ایجاد می‌کنند.

در محیط‌های صنعتی که جریان ذرات معلق، مواد مذاب یا ترافیک سنگین ماشین‌آلات وجود دارد، سطح بتن معمولی به سرعت مستهلک و پودر می‌شود. اما سختی بالای فازهای آلومینات کلسیم و چسبندگی عالی آن‌ها به سنگدانه‌های سختی نظیر کاربید سیلیسیم (SiC) یا کوراندوم، نرخ سایش را به شدت کاهش می‌دهد.

مقاومت ضربه ای در بارگذاری های شدید مکانیکی

این ویژگی مکانیکی در ساخت شوت‌های تخلیه مواد معدنی، کفپوش کارخانجات متالورژی و پوشش داخلی دودکش‌های صنعتی کاربرد فراوانی دارد. مهندسان با تنظیم دانه‌بندی سنگدانه‌ها و بهینه‌سازی مقدار سیمان آلومینی در طرح اختلاط، می‌توانند بتن‌هایی با مقاومت فشاری و سایشی بسیار بالا تولید کنند که در برابر ضربه‌های شدید ناشی از سقوط قطعات سنگین نیز دوام بیاورند.

کاربردهای استراتژیک سیمان آلومینی در صنایع

سیمان آلومینی با توجه به ویژگی‌های منحصربه‌فردی که دارد در طیف گسترده‌ای از صنایع به کار گرفته می‌شود که مهم‌ترین آن‌ها در ادامه معرفی می‌شوند.

طراحی و اجرای آسترهای نسوز در کوره‌های ذوب

در صنایع متالورژی و ذوب آهن، کوره‌های قوس الکتریکی، کوره‌های القایی و پاتیل‌های حمل مذاب تحت شدیدترین شرایط حرارتی و شیمیایی قرار دارند.

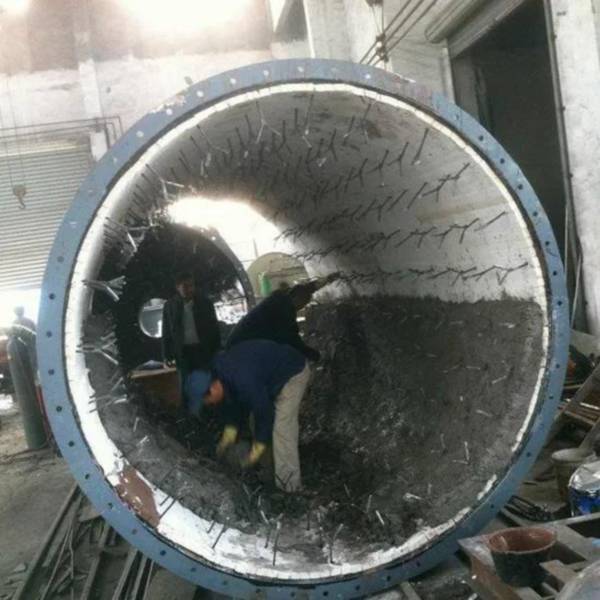

سیمان آلومینی به عنوان ماده چسباننده اصلی در فرمولاسیون جرم‌های ریختنی نسوز (Castables)  در این صنایع به کار می‌رود تا پایداری ساختاری دیواره‌ها را در برابر ذوب آهن و سرباره تضمین کند. این جرم‌ها به صورت برجا ریخته شده یا با شاتکریت اعمال می‌شوند و پس از پخت، یک آستر یکپارچه بدون درز ایجاد می‌کنند.

توسعه جرم های ریختنی کم سیمان (LCC)

طبقه‌بندی جرم‌های ریختنی کم‌سیمان بر پایه درصد CaO موجود در کل جرم تعریف می‌شود، نه بر پایه کاهش کلسیم در ساختار خود سیمان بر اساس ASTM C401، جرم ریختنی معمولی بیش از ۲٫۵ درصد، جرم کم‌سیمان (LCC) بین ۱ تا ۲٫۵ درصد، جرم فوق‌کم‌سیمان (ULCC) بین ۰٫۲ تا ۱درصد و جرم بدون سیمان (NCC) کمتر از ۰٫۲ درصد CaO دارد.

دستیابی به این ترکیب‌ها از راه کاهش مقدار سیمان مصرفی و جایگزینی آن با پودرهای فوق‌ریز مانند میکروسیلیس و آلومینای فعال، به همراه روان‌کننده‌های ویژه انجام می‌شود.

کاهش CaO از تشکیل فازهای کم‌ذوب در سیستم CaO-Al2O3-SiO2 جلوگیری می‌کند و به همین دلیل این جرم‌ها دارای خواص مکانیکی برتری در دمای کارکرد کوره بوده و مقاومت فوق‌العاده‌ای در برابر نفوذ و خوردگی توسط مذاب‌های فلزی از خود نشان می‌دهند. به همین دلیل، بخش عمده‌ای از تولید سیمان آلومینی جهان مستقیماً جذب زنجیره تأمین صنایع فولاد و فلزات غیرآهنی می‌شود.

استفاده در صنایع سرامیک، شیشه و سیمان ساختمانی

صنایع تولیدکننده سرامیک‌های پیشرفته، کاشی و شیشه برای ساخت کوره های پخت خود به مواد نسوز باکیفیت نیاز دارند. سیمان آلومینی در ساخت واگن‌های کوره، پایه‌های نگهدارنده و دیواره‌های عایق این کوره‌ها نقش کلیدی ایفا می‌کند.

به دلیل ضریب هدایت حرارتی کم بتن‌های سبک ساخته شده با این سیمان و پرلیت یا ورمیکولیت، اتلاف انرژی در کوره‌ها به طرز چشمگیری کاهش می‌یابد.

استفاده در بخش های بحرانی خطوط تولید سیمان

همچنین در خود کارخانه‌های تولید سیمان پرتلند، مناطقی مانند دهانه خروجی کوره دورانی و خنک‌کن (کولر) کلینکر که در معرض شوک حرارتی شدید و سایش کلینکر داغ هستند، با بتن‌های نسوز حاوی سیمان آلومینی پوشش داده می‌شوند. این کاربرد نشان می‌دهد که این ماده چسباننده ویژه، نقشی حیاتی در پایداری خطوط تولید سایر مصالح ساختمانی ایفا می‌کند و بدون آن، هزینه تعمیر و نگهداری تجهیزات صنعتی به شدت افزایش می‌یافت.

نکات فنی در طراحی مخلوط، اجرا و عمل‌آوری

پدیده تبدیل فاز به این معناست که هیدرات‌های شبه‌پایدار CAH10 و C2AH8 با گذشت زمان و افزایش دما و رطوبت، به فاز پایدار C3AH6 و ژل AH3 تبدیل می‌شوند؛ این تبدیل با کاهش حجم فاز جامد، افزایش تخلخل و افت مقاومت همراه است و مؤثرترین راه مهار آن، پایین نگه‌داشتن نسبت آب به سیمان است.

بنابراین کنترل دقیق آب اختلاط در ملات‌های حاوی سیمان آلومینی الزامی است. از آنجا که این سیمان در مقایسه با سیمان پرتلند به آب کمتری برای هیدراسیون کامل نیاز دارد، افزودن آب اضافی تنها باعث افزایش تخلخل ریزساختار و کاهش شدید مقاومت مکانیکی بتن می‌گردد.

استفاده از فوق‌روان‌کننده‌های نسل جدید سازگار با آلومینات کلسیم می‌تواند کارایی بتن را در نسبت‌های آب به سیمان بسیار پایین حفظ کند.

انتخاب سنگدانه نیز در این سیستم‌ها اهمیت بحرانی دارد؛ چرا که سنگدانه‌های معمولی کربناتی یا سیلیسی توانایی تحمل دماهای بالا را ندارند و در اثر حرارت متلاشی می‌شوند.

برای بتن‌های نسوز، باید از سنگدانه‌های مصنوعی نظیر شاموت، بوکسیت کلسینه شده، کوراندوم یا اسپینل استفاده کرد. واکنش فازی بین ماتریس سیمان آلومینی و این سنگدانه‌ها در دماهای بالا، به تشکیل اتصالات سرامیکی مستحکمی می‌انجامد که پایداری سازه را در شرایط کاری کوره تضمین می‌کند.

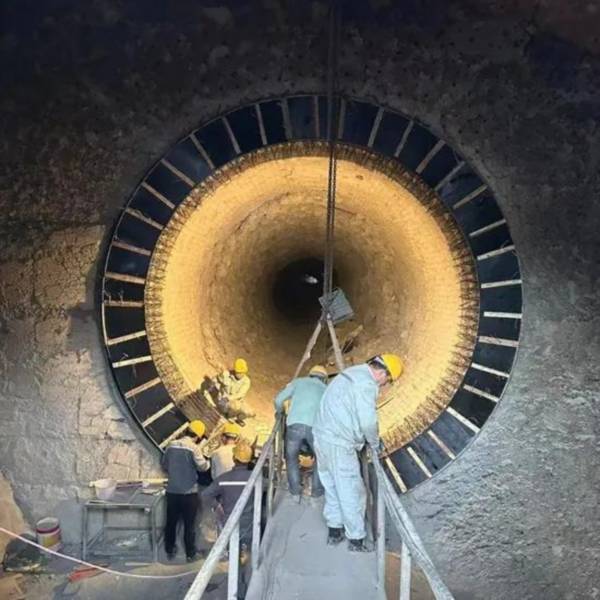

یکی از حساس‌ترین مراحل در راه‌اندازی سازه‌های بتنی نسوز، فرآیند خشک‌کردن اولیه و خروج آب آزاد و پیوندی از ساختار بتن است. از آنجا که ریزساختار بتن‌های حاوی سیمان آلومینی بسیار متراکم است، اگر فرآیند گرم کردن کوره به سرعت انجام شود، آب محبوس در بتن تبدیل به بخار فوق داغ شده و فشار بخار داخلی می‌تواند باعث انفجار بتن و تخریب کامل آستر نسوز گردد. بنابراین، اجرای یک منحنی دمایی پیش‌گرمایش استاندارد و بسیار ملایم اهمیت حیاتی دارد.

این منحنی معمولاً شامل نگه‌داشتن دما در محدوده‌های ۱۰۰ تا ۱۲۰ درجه سانتی‌گراد (برای خروج آب آزاد) و سپس در محدوده‌های ۳۰۰ تا ۳۵۰ درجه سانتی‌گراد (برای خروج آب پیوندی و تجزیه هیدرات‌ها) با نرخ افزایش دمای بسیار کم (مثلاً ۱۰ تا ۱۵ درجه در ساعت) است.

مهندسان مواد با نصب سنسورهای حرارتی در عمق بتن، پیشرفت این فرآیند را پایش می‌کنند تا اطمینان حاصل شود که هیچ‌گونه گرادیان حرارتی شدیدی در ساختار بتن ایجاد نشده است. پس از عبور ایمن از این فازها، دما را می‌توان تا دمای کاری کوره افزایش داد تا اتصالات سرامیکی نهایی شکل گیرند.

نتیجه‌گیری

با بررسی ابعاد مختلف علمی و کاربردی، می‌توان دریافت که سیمان آلومینی یکی از کلیدی‌ترین مصالح در صنایع حرارتی و مهندسی مواد پیشرفته است که به واسطه پایداری فازی خود در دماهای بالا، سرعت بالای کسب مقاومت اولیه و مقاومت مطلوب در برابر خوردگی‌های شیمیایی و حملات اسیدی، نقشی غیرقابل جایگزین در بهبود راندمان کوره‌های صنعتی ایفا می‌کند؛

هرچند اجرای موفق آن مستلزم کنترل دقیق نسبت آب به سیمان برای مهار پدیده تبدیل فاز و اجرای منحنی خشک‌کردن استاندارد برای پیشگیری از انفجار بخار است.
